64 Tuning Board

    Das 64 "Tuning" Board

    Das "64 Tuning Board" bietet unwahrscheinliche viele Möglichkeiten der Erweiterung und passt aber dennoch in "normale" C64 II oder Brotkrusten Gehäuse .

    Das Ideale Board für Entwickler, Bastler oder für den täglichen Gebrauch ( meine Meinung ;) )

    hier ein paar Beispiele was alles enthalten ist

    - Tuning "HAT" Steckplatz für Erweiterungen (Midi, Code Injection, ...)

    - Modulator Steckplatz für Video-Entwicklungen

    - Internes PI1541 Zero über Adapter Platine steckbar

    - MicroSD Kartenplatz Option auf dem Board, für interne IEC Platinen

    - Kernel-Umschaltung für 4 Kernel über die RESTORE Taste + RGB LED

    - Kernel-Umschaltung manuell über 2 Jumper möglich

    - Char ROM Umschaltung über 2 Jumper möglich

    - Auf internes Video-RAM des 252535 umschaltbar

    - Stripe Fix Möglichkeiten bereits eingebaut

    - SRAM Option auf dem Board

    - I2C Anschlüsse

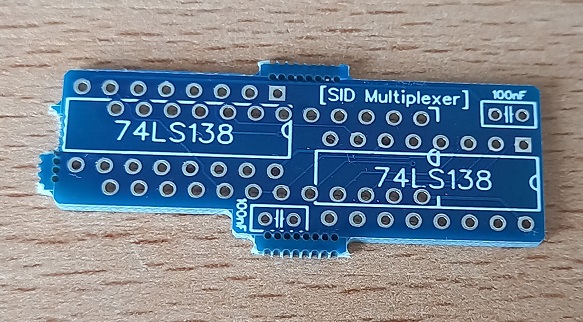

    - 3 SID Sockel

    2. Infos und Links zum 64 Tuning Board

    Aufbauanleitung und Information vom 21.09.2021


    Tuning-Board_Final_Prototype_Informationen.pdf

    Allgemeine Fehlersuche

    C64_Fehlersuche.pdf

    Schaltplan TuningBoard Rev 1.0

    Schematic_v1.pdf

    3. Platinen Versionen

    Die 64 Tuning Board Version 1 ( das Bild habe iv von Arris ausgeliehen :danke: )

    Die nächsten Board's habe ich hier noch an der Wand hängen ...

    Die 64 Tuning Board Rev PB 2020-2 Vorderseite

    Die 64 Tuning Board Rev PB 2020-2 Rückseite

    Die Die 64 Tuning Board Rev PB 2020-2 die Widmung

    Das 64 Tuning Board Rev PB 2020-2 als bestücktes Board

    Die 64 Tuning Board Final R2020 V1.03 von Bobbel

    Das 64 Tuning Board Final R2020 V1.50 in Schwarz / Gold

    Das 64 Tuning Board Final R2020 V1.50 in Schwarz / Gold aufgebaut , mein Alltags C64


    Das 64 Tuning Board R2021 V2.00

    Eine ADMIN schläft nicht er ROOT

    Mein Inventar :-)

    mehrere C64, Dolphin Dos 2, SD2IEC, MMC2IEC, IECATA V2, XS-1541, XU-1541-SD, SwinSID X2, 1541U+ eth, Easyflash 1+3, DIAG-BLACK II, Chameleon 64 mit RR-Net, TuningBoard64, Modular64, 64Micro, KFC, WIC64 :thumbup:

    hallo zusammen,


    ich hab da ne Frage, zum Tuningboard. Gibt es eine Möglichkeit den HD64 Modulator Replacement auf das Tuningboard zu pflanzen?

    ich hab den auf nem 469 Board drauf und mag den nicht mehr missen.

    Quote from gHost

    hallo zusammen,


    ich hab da ne Frage, zum Tuningboard. Gibt es eine Möglichkeit den HD64 Modulator Replacement auf das Tuningboard zu pflanzen?

    ich hab den auf nem 469 Board drauf und mag den nicht mehr missen.

    Ich gehe mal davon aus das man den HD64 auch auf dem TuningBoard benutzen kann . Wie man den dort befestigt kann ich so nicht sagen , das müsste man sich dann noch mal genauer anschauen . Vielleicht einen Adapter bauen .

    Eine ADMIN schläft nicht er ROOT

    Mein Inventar :-)

    mehrere C64, Dolphin Dos 2, SD2IEC, MMC2IEC, IECATA V2, XS-1541, XU-1541-SD, SwinSID X2, 1541U+ eth, Easyflash 1+3, DIAG-BLACK II, Chameleon 64 mit RR-Net, TuningBoard64, Modular64, 64Micro, KFC, WIC64 :thumbup:

    Der HD64 ist lediglich ein Modulator mit zusätzlicher HD-Konvertierung. Das Tuningboard verfügt bereits über einen HF-Modulator-Ersatz; Vielleicht können Sie diesen Teil des HD64 weglassen und ihn nur mit Strom und dem Interleaver-Flachbandkabel versorgen.

    Vielleicht fragen Sie im HD64-Discord nach.

    -Mars

    wie sieht denn das Ding aus und wo wird es beim 469er montiert? ..da wo der "normale" Modulator war?

    ...dann wirds beim Tuning-Board schwer... da is kein Platz dafür vorgesehen

    ..aber du könntest z.B. so einen HAT - Aufsatz benutzen ..da gibts einen für Copperdragon mit HDMI

    ich bin signifikant genug :!:

    Shadow-aSc das Teil "ersetzt" den HF Modulator. Sprich der HF Modulator fliegt raus und der HD64 tritt an dessen Stelle und nutzt dessen Verbindungspunkte zum Mobo. Die 4 Lötpunkte unter dem Spartan7 stellen die Verbindung zum Mobo her und nur diese. Da gehen alle Daten und die Stromversorgung drüber. Das ist der Grund, warum ich dafür ein 469 genommen habe. Bei Longboards muss man sich Strom und GND von Expansionport holen. Das Flexkabel leitet die Signale, von VIC, DIREKT zum HD64, ohne Umwege.


    Vielleicht irre ich mich, aber so wie ich es verstehe, stellt der HD64 zwar einen analogen Ausgang bereit, der HD-Teil kümmert sich jedoch nicht um den analogen Teil.
    Die HD verbraucht Strom, aber alle Signale stammen vom Interleaver.

    Anschließend würde ich vermuten, dass Sie den analogen Teil weglassen und sich nur auf den HD-Teil konzentrieren können.

    -Mars

    Quote from gHost

    Das ist schade

    ..wie schon gesagt: probiers doch mal mit nem Copperdragon?

    hier wird die Platine dazu gezeigt ..und da haste ja dann auch HDMI-Signal...

    ich bin signifikant genug :!:

    Shadow-aSc das sieht interessant aus. Was kostet der Spass und wo krieg ich den? Ich möchte mich nämlich so langsam, entgültig, von CRT Monitoren verabschieden. Der HD64 war ein guter Anfang und ich möchte halt das Tumingboard in diese Region mitziehen.

    und hier , auch von Matthias veröffentlich, der Schaltplan und die Gerber .

    In dem Archive sind noch weiter Dateien wie die Sources für die Kernel Umschaltung etc..

    :danke2  Matthias

    https://uni64.com/net/files/comm…liteBoard64.zip

    und hier nun der Schaltplan zum uEliteBoard64 oder TuningBoard64 V4

    und die Gerber dazu

    Gerber_uEliteBoard64 Final PCB.zip
