SD2IEC - Aufsatz

    ..das will ich jetzt einfach mal testen - ich nehm ja sonst eigentlich für alles einen PI1541 ..aber wenn das Tuning-Board schon für dieses spezielle Platinchen ausgelegt ist, dann löt ich das jetz mal zusammen:


    ..wohl dem, der ein Mikroskop auf Arbeit rumstehen hat :whistling:

    ..und eine Hohlkehle im Lötkolben - einfach genial :love:


    hier im Bild sieht es so aus, als ob da lauter Lötkugeln auf der Platine wären - das ist nicht so - das is nur Staub, der im Licht reflektiert

    sehr gut gelötet :thumbup: :thumbup:


    Ich habe diese Sd2IEC Platine auch gelötet , aber recht selten genutzt .

    Eine ADMIN schläft nicht er ROOT

    Hmmmm .

    Das ist lange her, aber dazu müsste ich noch ne Konversation mit M. im F64 Forum haben . Das kriegen wir schon hin :D

    Eine ADMIN schläft nicht er ROOT

    Like 1

    Hallo,


    ich habe noch ein Konversation mit @DerSchatten gefunden, er hat mir das Hexfile geschickt welches auf meinem Atmega32 ist .


    Die FUSES müssen wie folgt gesetzt werden :

    L: 0x94

    H: 0xD9


    Jiffy-DOS ist bei dieser Variante nicht automatisch aktiv:

    • OPEN1,8,15,"XJ+":CLOSE1
    • OPEN1,8,15,"XW":CLOSE1 um es ins eeprom, zu speichern.

    ui - ich hab mein Schmarrnphfone daheim vergessen .... ;( - heute keine Bilder von mir ...und ich seh grad, ich hab gar kein komplettes Bild vom "ganzen" Platinchen gemacht.... ;(


    naja - ist jedenfalls eine Aufsteck-Platine, die dann auf die Pinleiste "SD-Karte" und "IEC-Bus" aufgesteckt wird:


    ..hier hab ich auf dieser Pinleiste ein PI1541-Modul gesteckt


    ...aber nachdem das Tuning-Board ja die SD-Karten-Halterung AUF dem Board hat, möchte ich diesmal die speziell für das Board entwickelte SD2IEC - Lösung mal probieren


    ..hat jemand von euch anderen ein Bild von der Platine greifbar?


    Quote from LarryL

    und wo bekommt man das her?

    na, auch von Matthias

    so ...nachdem mein eigenes Platinchen jetzt fertig aufgebaut ist, muss ich es natürlich noch programmieren

    kann ich das so anschliessen?:


    ..also natürlich den Mega wegdenken - ich wollte nur die ICSP-Schnittstelle und deren Verdrahtung zeigen


    muss ich dann erst über die Arduino IDE einen Bootloader aufspielen?

    oder kann man das *.hex-File mit dem Arduino Builder direkt flashen?

    :?:

    Hallo,


    ich denke das es die Standart Belegung ist :


    Das kann man ja sonst noch mal durchklingen, habe ich jetzt noch nicht gemacht .

    Und ich denke auch das man die Hex, die ich oben angehängt habe direkt so drauf Flashen kann .


    Ich würde das so wie in der Doku zum Remote Keyboard Adapter beschrieben machen, natürlich auf den Atmega32 angepasst .

    Hier der Link zur Doku : http://data.uni64.com/Remote_Keyboard_Adapter_HowTo_de.pdf



    Ich weiss irgendwie nicht wie ich es damals gemacht habe und habe das auch anscheinend nicht dokumentiert . Wahrscheinlich war die Konversation dann doch schon auf loop64 , und die ist ja leider weg . Im F64 habe ich mich dazu nicht weiter unterhalten . Oder ich habe es so irgendwie hinbekommen .

    Eine ADMIN schläft nicht er ROOT

    Hier noch mal die Bilder zu den Platine die ich hier so habe :




    Die habe ich damals so fürs Tuning Board mitbekommen und aufgebaut .


    Diese habe ich irgendwann mal von Matthias bekommen, aber nie aufgebaut . Da kann auf der Rückseite direkt ein SD Sockel aufgelötet werden . Bei den anderen Karten wird der SD_Sockel auf dem TuningBoard benutzt .




    Und hier noch eine, die könnte zum Tuning Board passen , die habe ich ihn dem "Monster" Paket mit Matthias Platinen gefunden . Da sind 4 Stück vorhanden . Da werde ich bestimmt noch mal eine von aufbauen .




    Gruß Martin

    Eine ADMIN schläft nicht er ROOT

    Like 2

    und hier jetzt meine fertige Version:


    NOCH hab ich sie nicht programmiert bekommen - ich werds heute mal mit der Methode von oben probieren ... hoffentlich klappt das :S


    die LEDs hab ich extra so lang rausstehen lassen, da die ja dann evtl. ebenfalls irgendwo ins Gehäuse kommen - genauso wie ein Next/Prev.-Schalter und Dips für die Laufwerks-Adresse etc. ....mal sehen, vielleicht kann mans mit dem hier:


    verbinden?

    Mad


    Quote

    Und hier noch eine, die könnte zum Tuning Board passen , die habe ich ihn dem "Monster" Paket mit Matthias Platinen gefunden . Da sind 4 Stück vorhanden


    OK, in der Excel-Liste ist die nicht drin, oder habe ich die übersehen? Denn davon hätte ich, wenn es sich einrichten lässt, auch eine für mein Tuning-Board.


    Das wäre super! Nochmals vielen herzlichen Dank für die Mühen, die Zeit und die Nerven. Schönen Sonntag.


    Have fun ;)


    Chris cassy-de

    Jetzt sind die in der Excel Tabelle drin unter Teil 5 . Werde ich gleich noch zum Teil 5 Post hinzufügen .


    Danke für den Hinweis und von mir auch einen schönen Sonntag


    G

    Eine ADMIN schläft nicht er ROOT

    Thanks 1

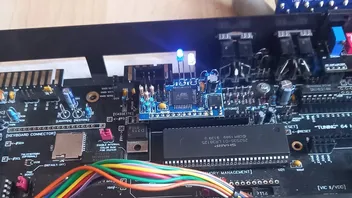

    so ...auch hier gibt es Neuigkeiten - ich hab mir das *.hex, das Mad oben angehängt hatte von @Franky ausm VzEkC auf den AtMega flashen lassen (auch mit den richtigen Fuses) und zumindest die LEDs tun schon mal was:


    zuerst geht die blaue an, dann kurz danach die weisse - legt man eine SD-Karte mit ein paar *.d64 - Dateien in den Slot auf dem Board, dann dauert es viel länger ...geschätzt 4 sec. , bis die rechte LED angeht


    ohne SD-Karte:

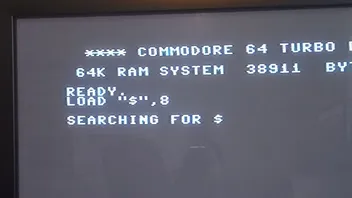

    mit Karte:

    ..danach friert er leider ein


    ...müssen da spezielle Daten noch mit auf die SD-Karte drauf? :?:

    Alles zurück, die Firmware sollte die richtige sein wenn es die 0.6.6 ist. Fuses sind auch richtig.

    Eigentlich sollte das Inhaltsverzeichnis kommen. Was für eine SD Karte hast Du genommen ?

    Fat32 formatiert ?

    Den Filebrowser brauchst Du um D64 Dateien zu öffnen, ansonsten PRG .
