USB TP4056 LITHIUM AKKU LADER

Micro-USB TP4056 Lithium Akku Lader mit 1000mA Ladestrom

Eingangsspannung 5V über USB oder 4,5 - 6V

Entladeschutz 2,5V

Überstromschutz 3A

Das Modul hat eine Größe von ca. 27x17mm

Status LED Rot - Laden

Status LED blau oder grün - vollständig geladen

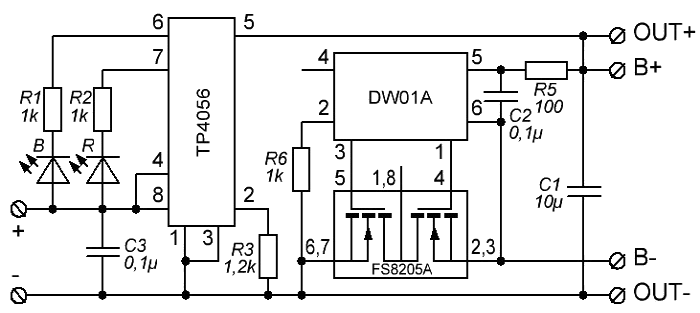

IC: DW01A: IC zum Überladung- bzw- Tiefentladungschutz des LiPo

IC: FS8205A: IC mit zwei N-Kanal MOSFETs zum Schutz des LiPo

R3 (auch R_prog Dieser Widerstand (hier: 1,2kΩ) regelt den konstanten Ladestrom zum Akku.

Ladespannung: 4,2 V ±1,5%

Überspannungserkennung: ab 4,3V ±50mV

Tiefentladungserkennung: unter 2,4V ±100mV

Kurzschlusserkennung: ab 3000mA (5~50µs)

1 LED's - rot leuchtet = Akku wird geladen

2 rot blinkt - Kein Akku angeschlossen

3 Grün oder Blau leuchtet = Ladevorgang beendet

4 R3 - Rprog-Varianten

Ändert man den Widerstand R3 (auch R_prog auf dem Modul, so ändert sich der konstante Ladestrom zum Akku:
