Der Modular64

    1. Der Modular64

    Der „Modular64“ war die erste Platine die von Matthias entdeckt hatte, und die hat mich sofort interessiert .

    Sie ist klein ca. 100x100 mm

    Folgende Platinen gehören zur Grundausstattung dazu:

    - Modul Board

    - Interface Board

    - Interface Karte

    - CPU Karte

    - RAM Karte

    - Video Karte

    - Sound Karte

    - Remote Keyboard Karte USB/BT

    2. Infos und Link zum Modular64 System

    Hier ein Bild der App auf einen billigen Huawei P Smart ( POT-LX1 )

    So kann man das Smartphone über die Remote Keyboard per Bluetooth verbinden und als Tatstur benutzen .

    Information und Dokumentation vom 04.03.2021

    Modular64_Final_Prototype_Informationen.pdf

    Allgemeine Fehlersuche vom 18.10.2021

    C64_Fehlersuche.pdf

    3. Platinen Revisionen etc..

    Bitte habt noch etwas Geduld, das wird gleich noch alles umsortiert :P

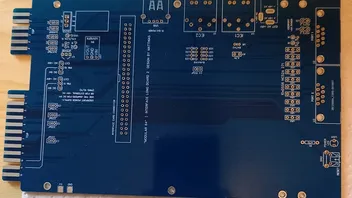

    Modul Board TOP

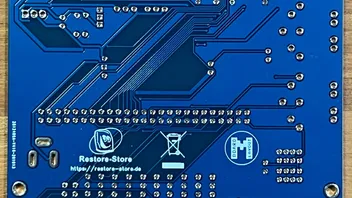

    Modul Board Botton mit abgedruckten Unterstützern ( ich habe es einen Moment zu spät mitbekommen bin deshalb nicht mit drauf :sleeping:

    und das bestückte Modul Board

    Das ( Interface ) Adapter Board TOP ich bezeichnet es mal mit Version 1

    wurde bei der nächsten Version von Adapter Board umbenannt in Interface Board

    Das ( Interface) Adapter Board Botton ich bezeichnet es mal mit Version 1

    wurde bei der nächsten Version von Adapter Board umbenannt in Interface Board


    Das Interface Board TOP in einer zweiten Version

    #

    Das Interface Board Botton in der zweiten Version

    Interface Card

    Die CPU Card Type II

    Die CPU Card Type II bestückt

    Die Ram Card Typ 2

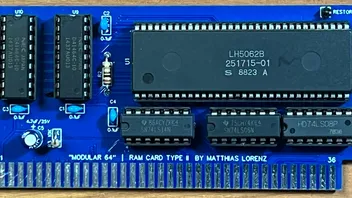

    Die Ram Card Typ 2 - bestückt

    Graphics Card Type I

    Graphics Card Type II Version 1

    Graphics Card Type II Version 2

    Graphics Card Type II Version 2 - bestückt

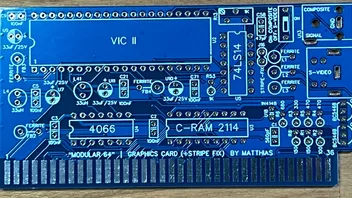

    Graphics Card + Stripe Fix

    Soundkarte für 2 SID's

    Soundkarte für 2 SID's -bestückt

    Keyboard Remote USB/BT Card

    Kein Bild -- Leerplatine habe ich leider nicht mehr .

    Keyboard Remote USB/BT Card -bestückt -

    I/O Card mit Teensy 3.5

    RGB LED Card mit Teensy 3.5

    SID Comparison Card zum vergleichen 3 verschiedener SID's .

    - von mir bisher ungetestet -

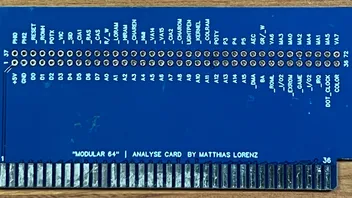

    Analyse Card Lang TOP in Blau

    Analyse Card Lang TOP in schwarz

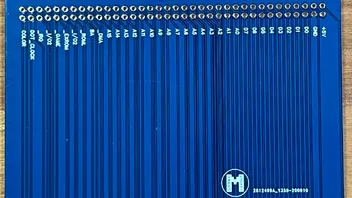

    Analyse Card Lang Botton in Blau

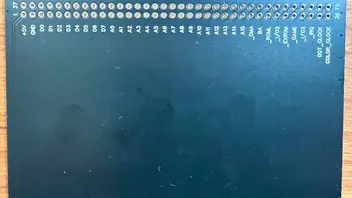

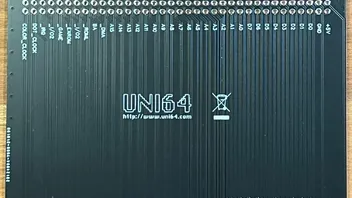

    Analyse Card Lang Botton in schwarz

    Analyse Card kurz TOP in Blau

    Analyse Card kurz Botton in Blau

    Code Injection Card .

    - noch nie getestet -

    Da gibt es von Matthias eine spezielle Software um Programme auf dem Mac zu entwickeln und direkt auf dem Modular64 über die USB Verbindung zu starten

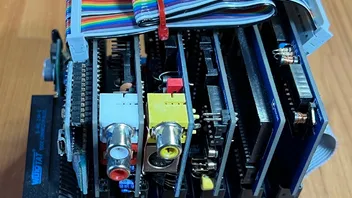

    Fertig Aufgebauter Modular Short Version von diversen Seiten :



    Fertig aufgebauter Modular in der Long Board Version

    Eine ADMIN schläft nicht er ROOT

    Mein Inventar :-)

    mehrere C64, Dolphin Dos 2, SD2IEC, MMC2IEC, IECATA V2, XS-1541, XU-1541-SD, SwinSID X2, 1541U+ eth, Easyflash 1+3, DIAG-BLACK II, Chameleon 64 mit RR-Net, TuningBoard64, Modular64, 64Micro, KFC, WIC64 :thumbup:

  • Mad 31. Oktober 2021 um 13:17

    Hat das Thema freigeschaltet.

    und auch hier möchte ich mal die "Spezial-Version" zeigen, die Matthias extra auf Anfrage für ch1ller erstellt hat:

    https://www.forum64.de/index.php?thre…035#post1595035

    erstmal das geänderte Long-Board - Unterteil

    dazu passend dann die Exp.-Port - Adapterlösung, damit dieser seitlich raussteht

    hier bereits fertig montiert von ch1ller

    ich bin signifikant genug :!:

    der nennt sich jetzt uAX64 Mini, richtig? lohnt es sich den aufzubauen? sind ja noch ein paar Sets von Platinen aus dem Bobbel Konvolut vorhanden, wenn ich das richtig gelesen habe.

    Ja, lohnt sich 😉👍

    Ein Satz Platinen 8 Stück 8 Euro :D Dein paket geht ja erst Montag auf die Reise, kannst noch ein bischen sammeln . :thumbup:

    Eine ADMIN schläft nicht er ROOT

    Mein Inventar :-)

    mehrere C64, Dolphin Dos 2, SD2IEC, MMC2IEC, IECATA V2, XS-1541, XU-1541-SD, SwinSID X2, 1541U+ eth, Easyflash 1+3, DIAG-BLACK II, Chameleon 64 mit RR-Net, TuningBoard64, Modular64, 64Micro, KFC, WIC64 :thumbup:

    ok hau nen satz mit rein bitte ... und 2-3 swinsid fertig montiert hätte ich auch gern... das spart n haufen arbeit beim Boards testen. die reichen aber zusammen mit den psu :P da musst mir dann aber nochmal sagen ob du alle Teile hast und was die dann kosten.

    Mist ich wollte doch erstmal wieder was verkaufen und nix neues kaufen :D

    Brauchst du noch den VGP Modulator? :D

    swinsids hat doch Arris fertig bestückt .

    Ich habe nur die Platinen und bisher noch keine davon bestückt . Das ist elendes Gefummel mit den Atmegas :-( Aber ob sich das lohnt wenn ich da ne Stunde dann rumfummel mit Programmieren etc..

    Eine ADMIN schläft nicht er ROOT

    Mein Inventar :-)

    mehrere C64, Dolphin Dos 2, SD2IEC, MMC2IEC, IECATA V2, XS-1541, XU-1541-SD, SwinSID X2, 1541U+ eth, Easyflash 1+3, DIAG-BLACK II, Chameleon 64 mit RR-Net, TuningBoard64, Modular64, 64Micro, KFC, WIC64 :thumbup:

    Zitat von Mad

    swinsids hat doch Arris fertig bestückt .

    Ich habe nur die Platinen und bisher noch keine davon bestückt . Das ist elendes Gefummel mit den Atmegas :-( Aber ob sich das lohnt wenn ich da ne Stunde dann rumfummel mit Programmieren etc..

    Ich weiss nicht das Thomas da welche hat, woher auch? hatte die nur in der liste gesehen und gelesen dass du die auch fertig machst. Arris hau mal bitte n preis für 3 fertige raus :D

    Zitat von Mindlands

    also eigentlich hätte ich da gern was mit klinke out

    ...bedeutet halt immer ein zusätzliches Loch in das Gehäuse zu bohren, um irgendwo eine Klinkenbuchse zu platzieren ..das wollen die wenigsten machen

    ausserdem kann man das Audio-Signal an der 8-Pol. DIN-Buchse AV-Out abgreiffen

    ..wie gesagt - ich kann dir ein Kabel AV-Out auf Klinkenstecker bauen?

    ich bin signifikant genug :!:

    Andy... was stimmt denn nicht mit dir? :D bin ich die anderen? Meine Boards sind nie in nem orgi brotkasten, also ja bitte bau mir pseudo stereo auf klinke damit ich das an den 10€ konverter anschließen kann, damit es auf hdmi ausgegeben wird...

    Zitat von Mindlands

    Kurz zur info bzw frage... die allgemeine aufbau doku ist nicht mehr da, hat die noch wer und kann die hochladen oder ist die vom uAX64 Mini die selbe?

    Danke für den Hinweis, ich habe den Link aktualisiert.

    Der uAX64-Mini ist der ehemalige Modular64
