64er Digitizer? Ein Rätselprojekt...

Hallo Freunde, des lieben Geldes...

Ich habe beim Suchen nach was völlig anderem eine kleine Bastelei aus meiner Studienzeit für den C64 oder vielleicht auch für den plus/4 oder sogar für BEIDE gefunden...

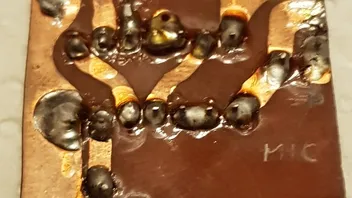

Sieht furchtbar aus und ich habe KEINE Ahnung, was es sein könnte... Einzig das C= und ein kurzes MIC auf der Lötseite deuten darauf hin, dass es für Commodore Rechner ist, WAHRSCHEINLICH auf den Tape-Port gesteckt wird - also doch eher C64 - und man ein Mikrofon anschließen könnte?!

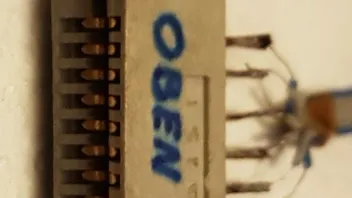

Aber da Ihr alle versierte Bastler seid, erkennt Ihr den Verwendungszweck vielleicht an den Bauteilen? Der DL014D entspricht einem 74LS14N, dann 2 Elkos, ein Poti und ein Widerstand... Es sind offenbar auch noch 2 Drähte abgerissen - aber ich habe es mal versucht, so zu fotografieren, dass man VIELLEICHT nachvollziehen kann, welche Leitung woher vom Port kommt...

Wobei ich obendrein fürchte, dass das Rastermaß der aufgesägten Buchse nicht dem Abstand der Kontakte am Tapeport entspricht, weshalb manchmal 2 Leitungen zusammen gelötet wurden...

WENN es sich "entziffern" läßt - vielleicht könnte man es ja nachbauen und verbessern?

Ich weiß es eben nicht - aber was für einen Sinn würde das machen, was Du beschreibst?

MP3 würde keinen Sinn machen, weil verlustbehaftet - und gabs das 1988/89 schon?

Was mich auch irritiert, ist das nur ein MIC-Anschluß zu erkennen ist, aber sonst nichts...

Aber so wirklich sinnvoll wäre das damals nicht gewesen, weil ja PC's eigentlich eher lahme Krücken waren und auch Speicherkapazitäten eher minimal...
Oder gibts eventuell noch andere Interpretationen der Hardware?

Ich versuche das Ganze im Bezug zur damaligen Zeit zu sehen - was wäre eine sinnvolle Funktion?

Soundkarten am PC gabs noch nicht, oder sie waren sündhaft teuer... Am 64er hatte ich ne Floppy und etliche Disketten - warum sollte ich mir so ein Teil bauen, um Programme extrem lahm quasi per Modem auf einen ebenfalls sehr lahmen und viel eingeschränkteren PC zu kopieren?!?

Stimmen zu digitalisieren und in den 64er zu bringen, scheint mir näher zu liegen - aber wenn die Hardware dagegen spricht, ist das natürlich illusorisch...

Wäre natürlich cooooool, wenn jemand die Schaltung praktisch "er"kennt...

Wie bist Du denn da drauf gestoßen?!?

Und was stellt das dar? Interfache PC zu C64??

Na dann bist Du ja fast durch - sind ja nur knapp über 2000 Seiten...

Vielleicht solltest Du in Stichpunkten die Projekte auflisten mit Beitragsnummer, wenn Du eh schon dabei bist? DAS wäre sicher ne grandiose Datenbank!!

am interessantesten würde ICH "gebastelt" ansehen... Auch weil es so viele Dinge gibt, die interessant sind - gedruckt - okay, auch interessant, aber braucht man glaube ich wesentlich seltener?!?

Zitat von Shadow-aSc

bin grad eben darüber gestolpert:

https://www.forum64.de/index.php?thre…104#post1329104

..da dein 74LS14 ja ein 6-fach Inverter ist:

..dürfte die von @fepo gezeigte Schaltung deiner wohl ziemlich nahe kommen

Alles anzeigen

Ich werde ihn einfach mal fragen und/oder die Bilder dort im Forum auch mal einstellen...

Hier scheint sonst keiner was damit anfangen zu können?!?
