Handheld64 uHeld64 V4

also, wenn ich mir das so anschau...

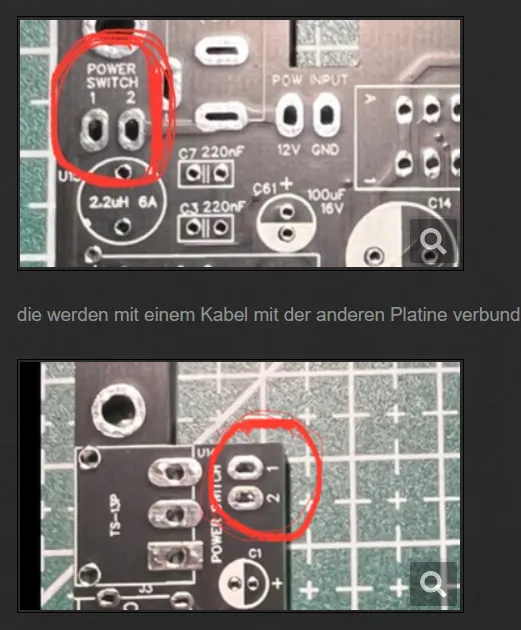

sieht das so aus, als ob die Leiterbahnen direkt zu dem grossen 3-poligen Schalter gehen und da dann (wie schon gesagt) mittels Kabel auf die untere Platine verbunden werden

..das hat sich Matthias hier einfach für einen Test der mittleren Platine alleine! gespart

er hat einfach mal "nur" einen Schalter eingebaut

wie man deutlich sieht, der obere Pin ist abgezwickt ..dadurch konnte er die mittlere Platine "stand alone" testen, ohne die obere anschliessen zu müssen

...das ist also nicht für den fertigen Handheld gedacht

Am Ende, und da bin ich noch ein ganzes Stück von entfernt, sollte man vielleicht die BOM verbessern und hier einstellen.

Ich suche jetzt noch eine Quelle für die SMD Taster auf der OLED Platine.

Beitrag

RE: Handheld64 uHeld64 V4

So, ich habe fertig .

Jedenfalls fast . irgendwie ist mir der PiZero gestorben , da muss erst mal ein neuer her …

Hier noch mal ein paar Bilder vom neuen uHeld64 :



Hier die Vorderseite in Weiß



und die Rückseite .



und hier ein paar Bilder vom Innenleben

Hier sieht man wie ich die Akkus platziert habe







Den Bildschirm habe ich ein bischen isoliert damit man beim montieren keinen Kurzschluss macht wenn man die Platine mit den Akkus berührt





Da habe ich mir eine feste Steckverbindung für das…

Mad

2. Juli 2023 um 02:45

7. Bild

Die Gummi Teile für DPADs habe ich leider falsch bei AliExpress geordert. Sind das die richtigen?

https://www.amazon.de/Ersatz-leifähigen-Silikon-Nintendo-Gameboy/dp/B07DY5VB9R

da hat Matthias doch extra eine Link-Seite für solche Bauteile eingerichtet:

https://uni64.com/shop/index.php?m=4&sub=0

und der Link ganz unten verweist auf:

https://de.aliexpress.com/item/4001251855821.html

Argl, wie bist Du denn an die geheime Seite gekommen? Habe ich nicht gefunden. Vielen Dank!

Zitat von Turboschlumpf

wie bist Du denn an die geheime Seite gekommen?

tja - ich hab zuerstmal auf "deutsch" geklickt - rechts oben ..und dann da drauf:

Yay, Danke für den Hint! Habe ich bisher vollkommen ignoriert

Die Dinger sind bestellt, obwohl es zwischen dem GB Color und dem GB Pocket wohl doch klitzekleine Unterschiede gibt.

https://de.aliexpress.com/item/1005004748725201.html

https://de.aliexpress.com/item/32821669771.html

Tja, diesmal hab ich kein Glück und es geht nicht gleich aufs erste Mal.

Irgendwie sieht es aus wie ein Reset Loop. Die Chips sind mit dem Backbit Chip Tester überprüft.
Die PLA will ich auch nicht mehr rausnehmen. Durch das Lötzinn was ich nicht abbekommen habe zerstöre ich den Sockel. Das war eine echte Pfrimmelei bis ich die wieder reinbekommen habe.

SysTest sagt NMI bei der PLA bad und manchmal beim VIC bad...

Hülfe!

oh, das mit dem NMI bad kenn ich - das sagte mein SysTest öfters beim Modular ...bis ich jetzt endlich eine PLA-Kombination gefunden hab, mit der es geht ....

Ja wie? Ich wusste nicht so genau wie rum und habe die eingesteckt wie hier im Video

Okay, dass kann ich ja messen heute Abend. Ich hoffe die PLA hält das aus, wenn sie verkehrt rum eingesetzt wurde.

Ui ....das hab ich völlig übersehen! ..ja, die MUSS andersrum rein

..aber die sind robust - die hält das aus

Arris Wieso lief das im Video?

Zitat

Ui ....das hab ich völlig übersehen! ..ja, die MUSS andersrum rein

..aber die sind robust - die hält das aus

Dein Wort in Gottes Ohr. Ich hoffe ich muss den Sockel nicht neu löten...

Shit, falsche Stelle angeguckt Ich habe die PLA umgedreht. Das LCD blitzt genauso wie vorher. Es sind konstant 12V und 4.02 mA am Display. Äh, das ist aber wenig...
