Hier noch mal ein paar Bilder vom neuen uHeld64 :

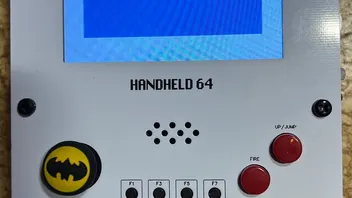

Hier die Vorderseite in Weiß

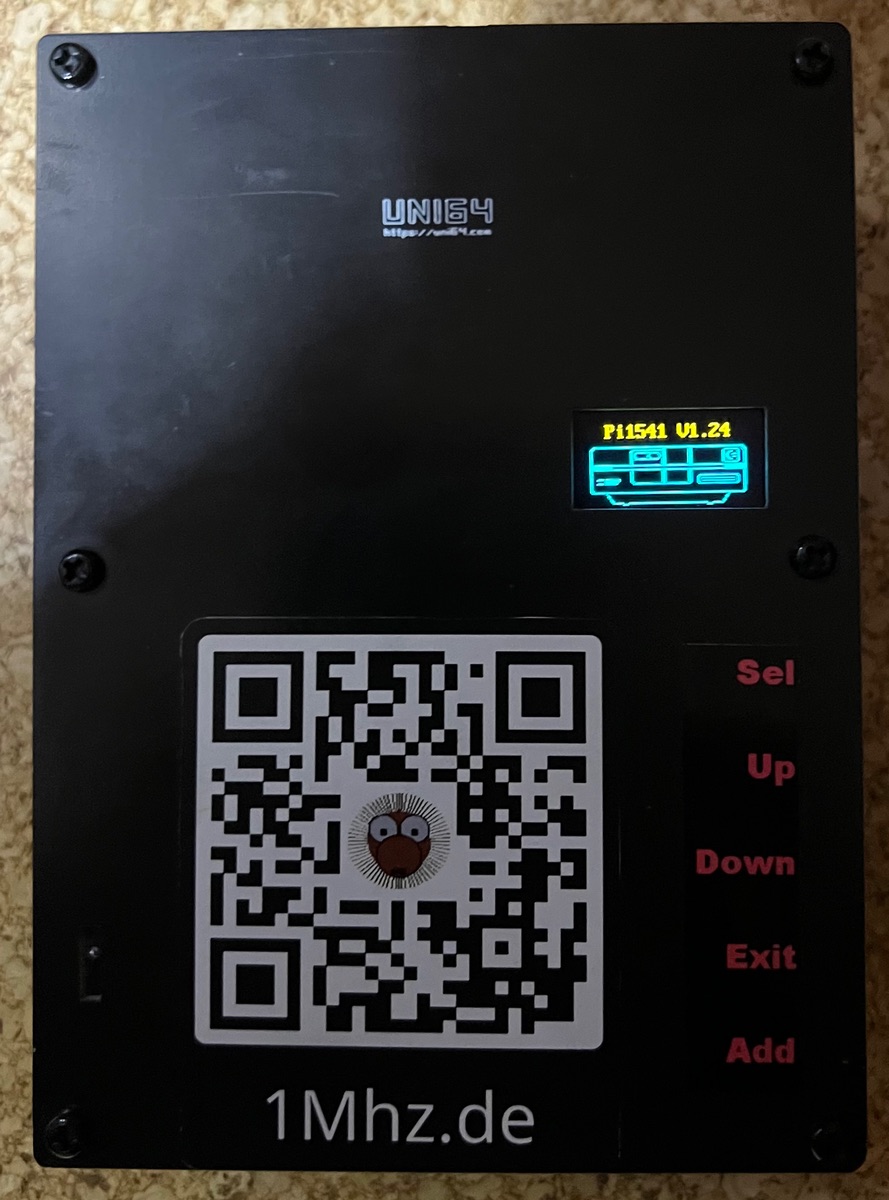

und die Rückseite .

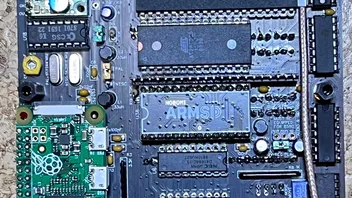

und hier ein paar Bilder vom Innenleben
Hier sieht man wie ich die Akkus platziert habe
Den Bildschirm habe ich ein bischen isoliert damit man beim montieren keinen Kurzschluss macht wenn man die Platine mit den Akkus berührt
Da habe ich mir eine feste Steckverbindung für das Oled des Pi1541 gebastelt .
Matthias : könnte man im Layout der Rüchseite bestimmt noch mal anpassen und die Lötpunkte direkt über den Pins der Platine darunter anordnen . So geht es auch gerade so .
Die Platine habe ich flach auf die Platine der Rückseite gelegt . Und dann von oben durch die Durchkontaktierung mit den Lötpads unten verbunden .
Hat ganz gut funktioniert.

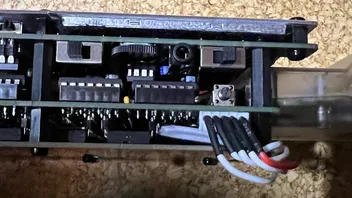

sieht dann so von der Seite aus :

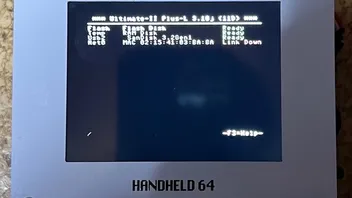

und zu guter letzt habe ich dann noch den seitlichen IEC Anschluss mit der U1541-II+L getestet.
Dazu habe ich mir schnell eine IEC- Adapter gebaut .
und die Rückseite
Hier sieht man den IEC Anschluss
War schon ein ganz schönes gefummel .
Hier noch mal der Vergleich der beiden LCD Bildschirme ,
Links der schwarze alte uHeld64 und rechts der neue weiße.
Das rechte ist etwas schärfer und etwas detaillierter .
Aber da kann ich bestimmt noch was optimieren, habe das noch nicht abgeglichen oder eingestellt .
-
Respekt - sehr gut geworden!
und so wie ich sehe, kann man also wirklich alle ICs sockeln? ..ausser dem einen auf der Tastatur-Platine?
oder musste man sonstnochwo auch einen fest einlöten, damit es passt?
-
Das mit dem OLED hab ich noch nicht kapiert. Das ist doch kein SMD OLED, oder?
Und dieser Powerschalter, den Reichelt nicht mehr hat. Schneidet man da einen Pin ab und benutzt nur zwei?
-
Hallo,
ich habe mal das Oled von der Seite fotografiert.
Ich habe winkel Pinleisten genommen .
die Schalter gibt ed glaube ich auch bei Aliexpress . Kann ich heute Abend mal schauen . Vielleicht habe ich auch noch einen übrig, kannst Du gern von mir bekommen .
-
Das ist doch kein SMD OLED, oder?

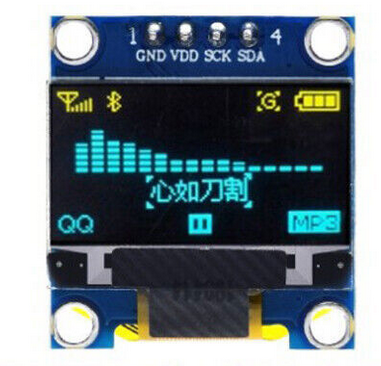

das is ein "relativ" normales 0,96" OLED-Display, wie man es fast überall bekommt ...ausser, dass Martin hier eines genommen hat, was zwei Farben darstellen kann - oberer Teil gelb, Rest blau
https://www.ebay.de/itm/314277553543
und ja - auf der Rückseite der Platine sind auch ettliche SMD-Bauteile drauf, aber da muss man ja nix dran rumlöten - lediglich die 4 Pins oben GND, VDD, SCK und SDA müssen verbunden werden
-
Ach so, dann liegt das OLED also nicht wirklich plan auf, verstehe. Danke!
Leider fehlen mir sowieso noch Teile. Ich hab mich noch nicht um das Steuerkreuz und die Buttons gekümmert
Der 50k Poti passt auch nicht direkt. Den "Piher" Poti, den ich habe, muss ich total verbiegen damit der in die "Bourns" Löcher passt.
Über die Akkus hat Matthias eigentlich nix geschrieb. Das wir auch noch spannend...
-
Der 50k Poti passt auch nicht direkt.
..wenn das der ist, um die 50Hz von der CIA einzustellen, dann würd ich den GAR nicht bestücken, sonst musst du nämlich das später mitm Oszilloskop genau einstellen, das is schwierig ...bis GAR nicht möglich beim Handheld ..da empfiehlt es sich, lieber 2 Widerstände einzulöten nach meiner Anleitung:
RE: der "wie jumpert" man "WAS" -Thread [Vol.2]
will man sich das Poti sparen, lötet man direkt 142kOhm statt dessen ein:
ich hab damit ziemlich genau 50Hz erreicht
ich nehme dafür einen 120k und einen 22,1k in Reihe
die ich dann stehend oben zusammenlöte
schon hat man die 50Hz vom NE555 möglichst exakt eingestellt
-
Es geht um den Dot Noise Remove Poti R20.
-
oh ..sollte das nicht ein 2kOhm sein? da hat Matthias doch mal was geändert?
-
Habe sonst auch noch da
-
oh ..sollte das nicht ein 2kOhm sein? da hat Matthias doch mal was geändert?
Das wäre schon toll das zu wissen. In der Reichelt Bestellung auf der uni64.com Seite steht der Piher 50k drin.
-
Und dieser Powerschalter, den Reichelt nicht mehr hat. Schneidet man da einen Pin ab und benutzt nur zwei?
Den Powerschalter habe ich gefunden bei Reichelt , ist , wie in der BOM angegegeben ein SS 13PLP
https://www.reichelt.de/schiebeschalte…lp-p112183.html
das Poti müsste dieses sein :
-
Ja, den habe ich auch gekauft, obwohl recht teuer. Ich meine aber den hier. Der gehört oben links hin, wenn ich mich nicht irre, aber da sind nur zwei Löcher...
https://www.reichelt.de/at/de/kippscha…avt-p13151.html
Danke, für den Poti Link! Der ist aber nicht in der BOM.
-

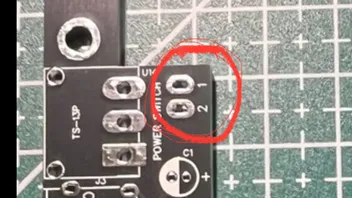

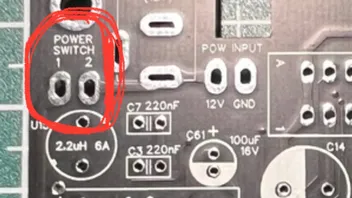

Dann meinst du diese zwei Pins ?
die werden mit einem Kabel mit der anderen Platine verbunden
ich habe da Kabel Stecker und Buchse benutzt .
-
Endlich habe ich das Bild gefunden, wo ich das mit dem Schalter gesehen habe.
Der Schalter ist ja in der BOM. Wo gehört er denn dann hin? Ist der ein Überbleibserl älterer Platinen?
Das mit dem Stecker, dass man die Platinen trennen kann ist geschickt von Dir gemacht!
-
Der Schalter ist ja in der BOM. Wo gehört er denn dann hin? Ist der ein Überbleibserl älterer Platinen?
Ich habe beim Handheld64 noch nie einen Kippschalter verbaut
.Ich habe , auch beim ersten Handhel64, diesen Schiebeschalter verbaut .
Aber das Bild mit dem Kippschalter ist ja sogar in der aktuellen Anleitung auf Uni64.com so abgebildet .
Das ist schon verwirrend .
nimm den SS 13PLP , der funktioniert echt gut und sieht auch gut aus .
-
Schon wieder eine Frage. Habt ihr einen Sockel unter den MA8505 gesetzt? In der BOM ist nämlich kein 22 Pin Sockel drin.
Hab ich auch nicht. Ich müsste stückeln.
