Bluetooth 64 Keyboard

Ich hatte ja ein paar Probleme, letztendlich wegen falschem Arduino , es muss ein Arduino 5V 16Mhz sein , sonst funktioniert es nicht . Die infos zur Fehlersuche findet man hier

Ich wollte die Erkenntnisse zum Bluetooth 64 Keyboard hier nur noch mal zusammen fassen .

Es gibt , mir zur Zeit bekannt, 3 Versionen :

Version 1

Version 2

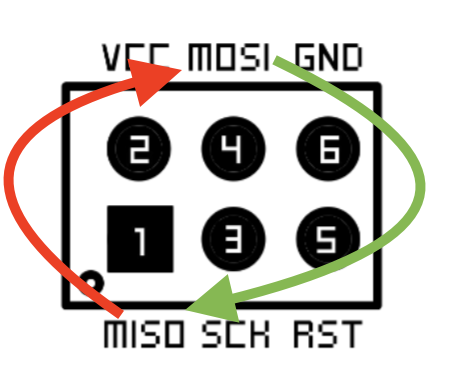

Bei der V2 sind am ISCP Anschluss MISO und MOSI vertauscht :

Version 3

Firmware Flashen :

die verlinkte oder abgelegte Firmware im ersten Beitrag enthält zwei Ordner .

die Firmware im Ordner OLD wird für die Platinen Version 1 benötigt

Die Firmware auch dem Ordner V3 wird für die Platinen Versionen V2 und V3 benötigt .

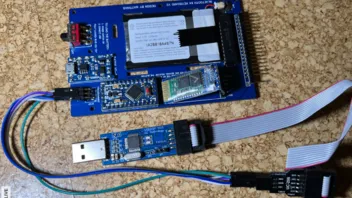

Ich habe folgenden Adapter mit einem Mac zusammen benutzt :

und über Jumper Kabel den Arduino angeschlossen und programmiert .

1. wie in der Dokumentation im ersten Beitrag beschrieben habe ich den Bootloader mit der Arduino IDE geflasht .

2. geht es in der Konsole weiter

avrdude -p atmega328p -c usbasp -D -U flash:w:Firmware.hex

so sollte das Ergebnis ungefähr aussehen

avrdude -p atmega328p -c usbasp -D -U flash:w:FirmwareV3.hex

avrdude: warning: cannot set sck period. please check for usbasp firmware update.
avrdude: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.00s

avrdude: Device signature = 0x1e950f (probably m328p)
avrdude: reading input file "FirmwareV3.hex"
avrdude: input file FirmwareV3.hex auto detected as Intel Hex
avrdude: writing flash (7774 bytes):

Writing | ################################################## | 100% 5.15s

avrdude: 7774 bytes of flash written
avrdude: verifying flash memory against FirmwareV3.hex:
avrdude: load data flash data from input file FirmwareV3.hex:
avrdude: input file FirmwareV3.hex auto detected as Intel Hex
avrdude: input file FirmwareV3.hex contains 7774 bytes
avrdude: reading on-chip flash data:

Reading | ################################################## | 100% 3.77s

avrdude: verifying ...
avrdude: 7774 bytes of flash verified

avrdude: safemode: Fuses OK (E:FD, H:DA, L:FF)

avrdude done.  Thank you.

Sollte es zu einem Verify Error kommen kann man auch anstelle den Parameter -D den Parameter -e angeben , dann wird der Chip vor dem Flashen gelöscht.

3. Fuses setzen .

für die BT-64-Keyboard Platine muss der EFuse auf FD gesetzt werden . Die Fuses werden nach dem Flashen angezeigt , bei mir sind sie so gesetzt : avrdude: safemode: Fuses OK (E:FD, H:DA, L:FF)

Wenn das bei Euch anders ist kann man sie mit folgendem Befehl umprogrammieren :

avrdude -p atmega328p -c usbasp -U efuse:w:0xfd:m -U hfuse:w:0xda:m -U lfuse:w:0xff:m

4. ich habe dann noch ein wenig mit dem avrdude herumgespielt . und z.B. einen programmierten Arduino kopiert ( ACHTUNG hier kommt gefährliches Halbwissen zum Einsatz ) :

Dazu muss aber eine Firmware im Hex Format schon im Verzeichnis liegen . Die wird dann aber mit dem Inhalt des angeschlossenen Arduino überschrieben .

avrdude -p atmega328p -c usbasp  -U flash:r:Firmware.hex

ACHTUNG : Dabei wird die Firmwareauf dem Rechner überschrieben ,also vorher eine Kopi machen . Die Hex Datei ist dann 78kb groß .

Vielleicht hat ja jemand von den Fachleuten z.B. cassy-de eine Erklärung dafür oder kann den Part hier noch ein wenig korrigieren .

5. kann man auch einfach nur ein Verfiy machen .

Also den Dateiinhalt eine Hex Datei mit dem Inhalt des angeschlossenen Arduino vergleichen

avrdude -p atmega328p -c usbasp  -U flash:v:Firmware.hex

Die Ausgabe sieht dann so aus, wenn etwas nicht stimmt :

ad@MacbookPro old % avrdude -p atmega328p -c usbasp -U flash:v:Firmware.hex

avrdude: warning: cannot set sck period. please check for usbasp firmware update.
avrdude: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.00s

avrdude: Device signature = 0x1e950f (probably m328p)
avrdude: verifying flash memory against Firmware.hex:
avrdude: load data flash data from input file Firmware.hex:
avrdude: input file Firmware.hex auto detected as Intel Hex
avrdude: input file Firmware.hex contains 7774 bytes
avrdude: reading on-chip flash data:

Reading | ################################################## | 100% 3.76s

avrdude: verifying ...
avrdude: verification error, first mismatch at byte 0x000e
         0x53 != 0xf5
avrdude: verification error; content mismatch

avrdude: safemode: Fuses OK (E:FD, H:DA, L:FF)

avrdude done.  Thank you.
