    Jood und Starquake entwickeln gerade ein Gehäuse für das SysTest64

    dazu hat Cap.Future auch gleich einen Aufkleber-Entwurf vorgestellt:

    Gassi125 hat da einen "Hersteller" für solche Label an der Hand - von ihm stammen auch die Aufkleber für

    einziges Problem:

    also - ich würde schonmal 6 brauchen - Jood nähme 4 ..brauchen wir also noch weitere Wortmeldungen für die restlichen 190 Stk. :saint:

    ich bin signifikant genug :!:

    Sieht echt cool aus das Etikett .

    Würde ich auch 10 von nehmen ^^

    Eine ADMIN schläft nicht er ROOT

    Mein Inventar :-)

    mehrere C64, Dolphin Dos 2, SD2IEC, MMC2IEC, IECATA V2, XS-1541, XU-1541-SD, SwinSID X2, 1541U+ eth, Easyflash 1+3, DIAG-BLACK II, Chameleon 64 mit RR-Net, TuningBoard64, Modular64, 64Micro, KFC, WIC64 :thumbup:

    jetzt mal ne gaaanz dumme Frage:

    WIE zum Geier soll man das denn bestücken?

    (ich hab ja noch nie ein komplettes Modul incl. den LED-Armen aufgebaut und verzweifle grad dran)

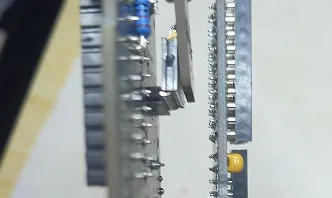

    das is viiiel zu eng - die beiden LED-Platinen berühren sich dann....

    wenn ich jetzt unten 17mm Stiftleisten nehm, wird das Ding ja noch dicker :cursing: ...das passt doch niemals mehr in ein Gehäuse rein :S

    ich bin signifikant genug :!:

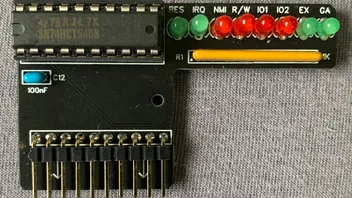

    ich habe die oberer LED Leite so bestückt. Ist dann ziehmlich Flach auf der Platine .

    auf der Rückseite habe ich die Pins mit Gewebeband isoliert.

    Eine ADMIN schläft nicht er ROOT

    Mein Inventar :-)

    mehrere C64, Dolphin Dos 2, SD2IEC, MMC2IEC, IECATA V2, XS-1541, XU-1541-SD, SwinSID X2, 1541U+ eth, Easyflash 1+3, DIAG-BLACK II, Chameleon 64 mit RR-Net, TuningBoard64, Modular64, 64Micro, KFC, WIC64 :thumbup:

    ok - ich habs nochmal rausgefummelt und nur die Spitzchen der Buchsenleiste verlötet - und dann die ganze Leiste umgebogen

    ..die werd ich noch mit 2k-Kleber fixieren, sonst steht sie hoch

    dann passt das einigermassen

    aber die Löcher in den Platinen passen leider nicht übereinander ...schade, hätte das gern mit nem Bolzen fixiert - aber da fummel ich jetzt nimmer rum

    ich bin signifikant genug :!:

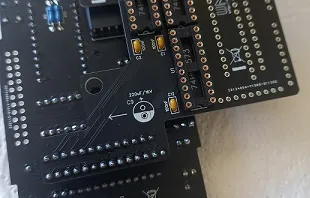

    ...und wie is das gemeint mit der Aufschrift auf der Tape-Port - Harness-Platine:

    "BackSide for Dongle only" ?

    ..soll man die Widerstände nun bestücken, auch wenn man das Harness-Kabel sich bastelt - oder nicht?

    ich werd aus der Beschreibung nicht so ganz schlau :/

    ich bin signifikant genug :!:

    Wiederstände nur bestücken, wenn das Kabel nicht verwendet wird.

    Bei mir sind die Widerstände an Buchsen gelötet, so kann ich entweder /oder :)

    Edit: Bild / tausend Worte:

    Grüße

    Kim

    und natürlich hier auch:

    R9= 12,1KOhm R10= 10kOhm

    ..nicht gaaanz genau, aber genau genug ....bevor ich mich da jetzt mit 1000 Widerständen rumspiel :P

    und das Messgerät hat laut der letzten Kalibrierung eine Fehlanzeige von ca. 7mV im Messbereich bis 30V :saint:

    edit: also genau 0,05V falsche Anzeige auf dem SysTest-Modul ...ich glaube, das kann man akzeptieren?

    ich bin signifikant genug :!:

    Ich habe in meinen Systest64 immer noch keine Widerstände eingebaut und auch die lange Version noch nicht aufgebaut :sonst_093:

    Eine ADMIN schläft nicht er ROOT

    Mein Inventar :-)

    mehrere C64, Dolphin Dos 2, SD2IEC, MMC2IEC, IECATA V2, XS-1541, XU-1541-SD, SwinSID X2, 1541U+ eth, Easyflash 1+3, DIAG-BLACK II, Chameleon 64 mit RR-Net, TuningBoard64, Modular64, 64Micro, KFC, WIC64 :thumbup:

    guuut - dann is das mal das vorläufige Endergebnis:

    Das Kabel war auch nochmal ganz schön komplex zu erstellen ...aber funktioniert wirklich gut, bin zufrieden ;)

    ich bin signifikant genug :!:

    Ohh, mit Kabelns! DIE müsste ich mir auch mal zusammenbasteln...

    Und jetzt bräuchten wir nur noch jemanden, der die Software optimiert und korrigiert und erweitert?

    :thumbup: Atari 800XL / Atari 1040 STF(M) / VIC20 / C64 / C128(D) / C16 / C+4 / Amiga 500(+) / Amiga 2000 / Amiga 1200 / Amiga 4000 / CD32 / PSone / PS2 / PS3 / PS4 / PS5 / N64 / GameCube / Wii / WiiU / Switch - hab ich! :thumbup:

    boah, war das Harness-Kabel ein KACK! ....ich hatte ja nur das Bild auf Matthias Seite :thumbdown:

    hab ich bestimmt 30min. gebraucht.... also für dich: ..halber Tag :happy_238:

    ich bin signifikant genug :!:

    Zitat von Arris

    das habe ich mir auch gedacht. Kannst du bitte einmal Fotos davon machen die besser als das von Matthias ist.

    ich unterstützte den Vorschlag :D
